Ассортимент и технические характеристики ЛВЛ бруса

Брус и плиты Ultralam™ изготовляют нескольких типов в зависимости от направления волокон и сорта слоёв шпона, оговорённых в соот­ветствующих технических условиях.

Тип материала Характеристика Область применения
Ultralam R
(Ультралам R)
Все слои шпона имеют параллельное направление волокон, для изготовления используется шпон сортов G1 — G2 (преимущественно сорт G2) Преимущественно в несущих конструкциях
Ultralam X
(Ультралам X)
Отдельные слои шпона имеют взаимно перпендикулярное направление волокон, для изготовления используется шпон сортов G2-G3 Несущие и ограждающие конструкции
Ultralam I
(Ультралам I)
Слои шпона могут иметь как параллельное, так и взаимно перпендикулярное направление волокон, для изготовления используется шпон сортов G3—G4 Ограждающие конструкции, в том числе заготовки для дверного и мебельного производства и т.д.

Для изготовления шпона используют круглые лесоматериалы хвойных пород (сосны, ели, лиственницы) I - III сортов по ГОСТ 9463-88. Для склеивания шпона используется жидкий фенолоформальдегидный клей Hexion PF179 или PF180. Возможно применение ана­логичных феноло­формальдегидных смол зарубежного или российского производства, обеспечивающих выделение из Ultralam вредных веществ, допускаемых для класса эмиссии Е1. Влажность Ultralam находится в пределах 8-12%. Величина показателя шероховатости поверхности брусьев и плит Ultralam R по ГОСТ 7016-82 должна быть не более 320 мкм или соответствовать уровню качества обработки поверхности эталонного образца. Брус и плиты Ultralam должны быть обрезаны под прямым углом. Рез должен быть ровным и чистым. Величина косины не должна пре­вышать 2 мм на 1 м длины (высоты) кромки. В плитах Ultralam не допускается продольная и поперечная поко­робленность. Отклонение от прямолинейности кромок брусьев и плит не должно пре­вышать 1,5 мм на 1 м длины (высоты) кромки.

Сортамент серийно изготавливаемого бруса клееного
из шпона торговой марки Ultralam™

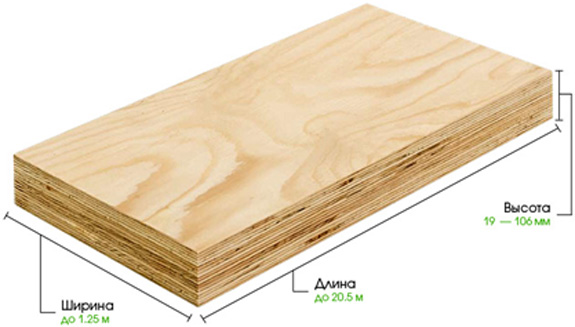

Ultralam изготовляют в виде плит и брусьев длиной от 2500 до 20500 мм с градацией 500 мм, шириной от 40 до 1250 мм, высотой (толщиной) от 19 до 106 мм. Предельные отклонения по длине составляют ±5 мм, по ширине ±2 мм. Отклонения по толщине: от + (0,8+0,03δ) до – (0,4+0,03δ), где δ – толщина плиты или бруса.

Стоимость бруса Ultralam ТМ не зависит от его длины и сечения.


Продукция Ultralam™ (торговая марка «Ультралам») типов R имеют следующие стан­дартные линейные характеристики (типоразмеры):

Толщина, мм 30, 33, 36, 39, 45, 51, 63, 75
Ширина (Высота), мм 120, 150, 160, 200, 220, 240, 260, 300, 360, 400, 420, 450, 500, 600, 1250
Длина, м 4, 6, 8, 8.5, 9, 9.5, 10, 10.5, 12, 12.5, 13, 13.5

Продукция Ultralam™ (торговая марка «Ультралам») типов Х и I(X) имеют следующие стандартные линейные характеристики (типоразмеры):

Толщина, мм 21, 27, 30, 33, 36, 39, 45, 51, 63, 75
Ширина (Высота), мм 120, 150, 160, 200, 220, 240, 260, 300, 360, 400, 420, 450, 500, 600, 1250
Длина, м 4, 6, 8, 8.5, 9, 9.5, 10, 10.5, 12, 12.5, 13, 13.5

Продукция Ultralam™ (торговая марка «Ультралам») типов I имеют следующие стандарт­ные линейные характеристики (типоразмеры):

Толщина, мм 21, 27, 30, 33, 36, 39, 45, 51, 63, 75
Ширина (Высота), мм 120, 150, 160, 200, 220, 240, 260, 300, 360, 400, 420, 450, 500, 600, 1250
Длина, м 4, 6, 8, 8.5, 9, 9.5, 10, 10.5, 12, 12.5, 13, 13.5

Возможно изготовление продукции Ultralam™ (торговая марка «Ультралам») с другими линейными характеристиками по индивидуальным заказам.


Технические характеристики Ultralam™


Напряженное состояние Расчетное сопротивление, МПа,
для типов Ultralam™
R X I
Изгиб
вдоль волокон по кромке 26 19,5 23,5
вдоль волокон по пласти 27,5 24 22,5
Сжатие
вдоль волокон 23,5 19,5 22
поперек волокон 3,5 6,8 3,8
перпендикулярно плоскости листов шпона 1,7 1,9 1,7
Растяжение
вдоль волокон 22,5 17,5 16,5
поперек волокон 0,7 - -
Скалывание по клеевому шву
вдоль волокон 2,6 2,6 2,6
поперек волокон 1,1 1,1 1,1

При проектировании конструкций и узлов их соединений на основе Ultralam™ следует учитывать особенности расчета клееных элементов из фанеры и древесины, изложенных в СТО 36554501-002, принимая при этом значения расчетных сопротивлений, приведенных в вышерас­положенной таблице.

Напряженное состояние Ultralam™
R
Ultralam™
X
Ultralam™
I
Модуль упругости вдоль волокон,
Е, МПа
14 000 11 000 12 700

Характеристики условий эксплуатации конструкций Ultralam™:


Класс эксплуатации Влажность материала конструкций в процессе эксплуатации, % Условия эксплуатации
Относительная влажность воздуха, % Температура воздуха, С Меры обеспечения эксплуатационной надежности
1 10±2 40-90 20±5 Конструкции не требуют химической защиты
2 20±2 60-90 20±5 Требуются конструктивные и химические методы защиты
3 Более 22 Без
ограничений
Без
ограничений
Требуются конструктивные и химические методы защиты

Вышеприведенные расчетные сопротивления и модуль упругости относятся к 1-му классу эксплуатации. При учете условий эксплуатации их следует умножать на соответствующие коэффициенты: mB=1 (для 1-го класса эксплуатации), mB=0,9 (для 2-го класса эксплу­атации), mB=0,85 (для 3-го класса эксплуатации).

Прочие характеристики Ultralam™:


Показатель Единица измерения Значение
Плотность кг/м³ 480,0
Огнестойкость, скорость обугливания мм/мин 0,70
Класс огнестойкости   Е
Класс по выбросам формальдегида   Е1
Класс износостойкости   4
